Tingkat kebocoran: | 1,3×10-10 a▪m3/ dtk | Penghubung jalur pipa: | CF/ISO-F/ISO-K DN100 |
---|---|---|---|
Tegangan kerja: | 90≤AC≤240 | Modus mengemudi: | Listrik dengan sakelar Kebijaksanaan |
bahan: | Besi tahan karat | ||
Cahaya Tinggi: | katup gerbang manual,katup gerbang tong |

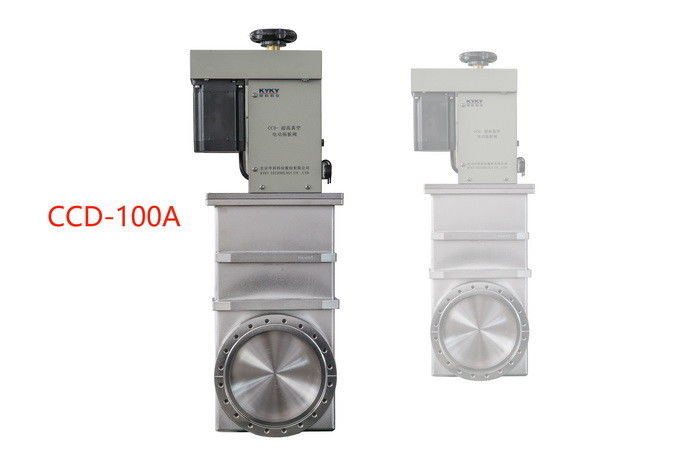

Katup Gerbang, seri CCD, Penggerak listrik, CCD-100A ND100, 1E+5-1E-7 Pa
Jenis baru katup Gerbang Vakum Ultrahigh adalah katup gerbang tipe ultra think yang dikembangkan berdasarkan katup asli, berlaku untuk vakum ultratinggi.Permukaan luar katup mengadopsi finishing matte abu-abu perak.Itu terlihat bermutu tinggi.Bagian dan komponen utama seperti boday dan pelat katup terbuat dari baja tahan karat 304 dengan jumlah pendarahan udara yang sangat rendah, dan komponen penggerak yang menyadari pergerakan badan katup mengadopsi bellow las baja tahan karat 316L.Gasket karet fluor yang diimpor dengan jumlah pendarahan udara yang sangat rendah digunakan untuk menyegel pelat katup.Jika memanggang diperlukan, silakan merujuk ke indeks Kinerja.Sehingga mencegah valve rusak atau kehandalan valve seal tidak terpengaruh.
Prinsip:
Katup menggunakan penggerak sekrup (manual dan listrik) atau batang silinder (pneumatik) untuk mendorong (menarik) mekanisme tautan di bawah gerakan aksial poros segel, sehingga menggerakkan rakitan spool katup untuk melakukan gerakan aksial.Ketika blok penghenti pada rakitan spool katup bergerak ke ujung, pelat segel dan pelat pendukung akan menghentikan gerakan aksial, pada titik ini, pelat segel dan pelat pendukung akan konsentris dengan lubang flensa lateral, jika terus mendorong rakitan spool katup, bola baja yang terletak di alur bola baja pelat segel dan pelat pendukung akan didorong keluar secara bertahap, sehingga membuat pelat segel dan penyangga terbelah oleh bola baja, dan masing-masing menekan permukaan penyegelan dan permukaan pendukung flensa, saat bola baja benar-benar meninggalkan alur dan terletak di bidang pelat segel dan pelat pendukung, itu akan mencapai gaya tekan maksimum, katup akan tertutup sepenuhnya, dan di bawah aksi cincin penyegelan karet fluor, ia memainkan efek penyegelan yang diinginkan;ketika rakitan spool katup ditarik untuk bergerak mundur, karena gesekan yang sangat besar antara pelat segel dan pelat penopang dan permukaan flensa, bola baja pertama-tama akan ditarik kembali ke alur bola baja pelat segel dan pelat penopang, di bawah aksi pegas, pelat segel dan penyangga meninggalkan permukaan penyegelan dan permukaan pendukung flensa dan tekan bola baja ke dalam alur bola baja, dan seluruh rakitan kumparan katup bergerak mundur di bawah penggerak mekanisme tautan, meninggalkan lubang flensa dan membuat katup menjadi sepenuhnya dibuka.
Keuntungan:
1. Keandalan tinggi
2. Kekencangan yang baik dan tingkat pendarahan udara yang sangat rendah
3. Gerakan stabil, kebisingan dan getaran kecil
4. Instalasi mudah dan struktur kompak
5. Penampilan elegan
Aplikasi:
Katup gerbang vakum ultrahigh seri adalah salah satu elemen penting dari sistem vakum Ultrahigh, yang dapat digunakan sebagai mekanisme switching jalur vakum ultrahigh.
Katup gerbang vakum ultrahigh seri berlaku untuk acara-acara dengan udara dan gas non-korosif sebagai media kerja.
Spesifikasi:
Model | CCD-100A | |
Penghubung jalur pipa | CF/ISO-F/ISO-K | |
diameter nominal | DN100 | |
(P) berbagai aplikasi |
105 —10-7 | |
Tingkat kebocoran (Pa▪m3/ s ) |
1,3 × 10-10 | |
Modus mengemudi | Listrik | |
(MPa)Tekanan kerja | 0,4-0,5 | |
(V) Tegangan kerja | 24≤DC≤80 | |
Indikasi Katup Di Tempat | Beralih Kebijaksanaan | |
(℃)Suhu pemanggangan | pada | 150 |
mati | 120 | |
Posisi pemasangan | Setiap |
